SCB11(SCB13)干式变压器

SCB11(SCB13)干式变压器

变压器编号:ZN20180727
变压器型号:SCB11
介绍摘要:SCB11(SCB13)干式变压器: SC(B)13系列10KV环氧树脂干式变压器新一代节能产品,该系列配电变压器产品使用在变压器电压直接从10KV电网转变为400V配电的特殊场合,可减少10KV输变电环节,使运行维护费用明显降低。10KV级无励磁调压配电变压器产品通过了鉴定,确立为高新技术产品。 产品具有损耗低、阻燃性好、承受短路能力强、体积小、噪音低、耐雷电冲击性能好,温度分布均匀等优点,而且由于环氧树脂干式变压器不使用变压器油,不会产生油污染,无爆炸危险。产品可作为配电变压器广泛适用于电力系统城网改造,也可用于高层建筑、机场、车站、港口、地铁待对消防、环保有严格、特殊要求的多种场合。
咨询热线:

13181089999

产品详情:

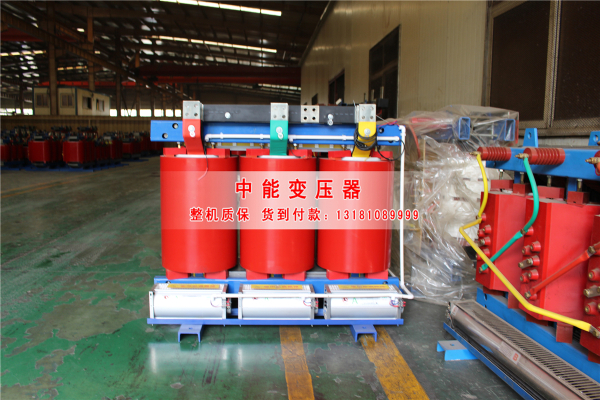

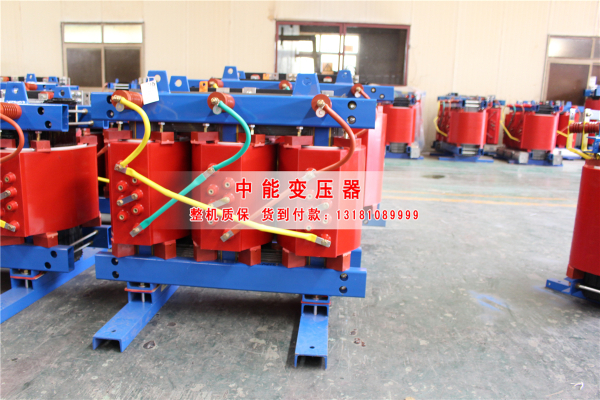

SCB11(SCB13)干式变压器

产品概述

 SC(B)10系列10KV环氧树脂干式变压器新一代节能产品,该系列配电变压器产品使用在变压器电压直接从10KV电网转变为400V配电的特殊场合,可减少10KV输变电环节,使运行维护费用明显降低。10KV级无励磁调压配电变压器产品通过了鉴定,确立为高新技术产品。 产品具有损耗低、阻燃性好、承受短路能力强、体积小、噪音低、耐雷电冲击性能好,温度分布均匀等优点,而且由于环氧树脂干式变压器不使用变压器油,不会产生油污染,无爆炸危险。产品可作为配电变压器广泛适用于电力系统城网改造,也可用于高层建筑、机场、车站、港口、地铁待对消防、环保有严格、特殊要求的多种场合。

产品结构:

10KV环氧树脂干式变压器主要由变压器铁芯,变压器绕组,变压器绝缘、变压器引线,变压器冷却装置和测温装置。配电变压器线圈在高精度绕线机上绕制,低压绕组采用箔式绕制结构,较大容量变压器留有通风气道,绕制完成后进行真空干燥,浇注固化过程严格按照工艺要求进行操作,使线圈内无气泡、空穴,变压器产品达到优质运行效果。

铁芯:

该系列配电变压器铁芯选购优质高导磁的晶粒取向冷轧硅钢片,并采用先进的硅钢片剪切线、45°全斜接缝阶梯进迭片,芯柱采用F级无纬带绑扎及铁轭不冲孔拉板固定新型结构等先进工艺,铁芯表面采用环氧树脂包封,减小了漏磁影响,有效改善了磁路分布,降低了铁芯噪声、空载损耗和空载电流,使得配电变压器产品外观质量大大提高。


高压绕组:

高压绕组采用分段分层式,大大的降低了绕组层间电压,采用带填料环氧树脂真空浇注成型,减小了绕组内部局部放电量,提高了线圈的电气性能。配电变压器绕组层间采用DMD环氧树脂预浸布,增加耐压强度,绕组表面采用玻璃纤维网格布填充,增强了线圈的机械强度,提高了配电变压器产品抗短路的能力,线圈永不开裂。

低压绕组:

低压绕组采用箔式结构,线圈采用轴向冷却风道,增强散热能力,配电变压器低压绕组层间采用DMD环氧树脂预浸布,端部采用环氧树脂封灌,整体固话成型。



产品特点

1、阻燃 ,环氧树脂作为SCB10干式变压器绝缘材料本身难燃,不会在发生火灾时助燃。

2、防潮和耐尘,SCB10干式变压器绕组表面喷涂三防漆,在尘埃、潮湿等恶略环境下,对干式变压器不会产生影响。

3、结构坚固,SCB10干式变压器绕组采用环氧树脂浇注固化成型,机械强度高,抗短路能力强。

4、过负载能力强,SCB10干式变压器绝缘等级为F级,耐热等级高,超名牌额定值运行能力提高。

5、维护便捷,SCB10干式变压器无需用变压器油,长期停运后通电干燥处理即可。

 使用环境:

1、海拔高度:≤1000 m。

2、环境温度:

最高气温:+40℃;

最低气温:-40℃;

最高月平均气温:+30℃;

最高年平均气温:+20℃;
